进气系统安排
涡轮喷气发动机进气系统的主要作用是：引入空气，并尽量利用气流的冲压来对发动机增压，并使动能损失最小，进气口位置的安排，应注意使速度分布均匀，附加的阻力��；同时还应使进气口的位置不易吸入杂物，以免损坏发动机内部的零件如压气机叶片等。
进气系统主要包括进气口和进气道。

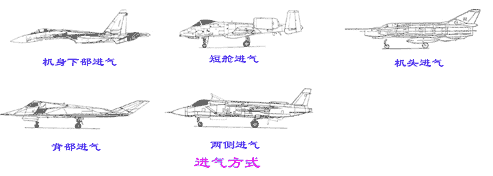

进气口的位置——进气口的位置与发动机的位置、数目和型式等有关。常见的有机头正面、短舱正面、机身两侧和机翼根部进气，此外还有翼下和翼上进气等型式。
 机身内部安装一台或两台涡轮发动机，多采用机头正面进气形式小这种进气形式的优点是，迎面气流冲压助利用效果好，但由于进气道长，进气道内部摩擦阻力大，所以动能的损失也较大；同时机身内部的空间不好利用，雷达和武器的安装不便，而且座舱的视界也不太好。
在这种情况下，也可采用机身两侧进气的型式。这种安排的进气道较短，内部动能损失较小，头部空间好用来安装雷达和其他设备。但由于气流沿机身流过很长一段距离，在机身形成的附面层较长较厚，气流会从进气口壁分离，这样就会使气流冲压的利用不好。如果附面层发展严重，可能出现进气道中气流不稳定甚至发生脉动、抖振和很大的噪音等不良现象。一种解决的办法是，把附面层吸到低压区，将它排除掉。采用机翼根部进气、也有与机身两侧进气型式相同的附面层变厚的缺点。解决的办法也相同。
另外，有一种飞机的进气口设计独特，为机身单侧进气的非对称形式，这种形式除了可能会带来不对称气动力外，其它特性应与两侧进气相同。
多台涡轮喷气发动机可装在发动机短舱内。这种安排方式不但对冲压利用效果好，而且内部动能损失也小。
 飞行速度对于进气系统有很大影响。亚音速飞行时，进气道中气流的动能能量损失，主要由于内部摩擦和气流分离。为此可采取适当的进气道内部形状并把表面做得光滑等措施，但在超音速飞行时，除了这两项损失以外，在进气道之前还要产生激波，如为正激波则造成的能量损失更大。实验表明，当速度超过一倍半音速时，激波损失大大增加，使得推力急剧减小。这时可采用超音速进气道来改进这种情况。例如在机头进气道中装锥体，并使它突出于进气道之外，使气流在进气口附近形成一系列激波，并把正激波改变为斜激波，则气流能量损失可大大降低，保持发动机产生较大的推力。M数更大的飞机，锥体可做成能前后调节的，以适应不同飞行M数的需要，这样就可在不同的M数下，都可保持气流动能损失小而产生的推力大。
超音速飞机除采用锥体外，特别是M数大于2的歼击机和旅客机，还可采用二元超音速进气道。其进气口的剖面为矩形或方形，口内装有斜板，使得进气道的剖面收缩或扩张，随着飞行M数的变化而改变形状，形成不同的激波系统，以保证气流的稳定，并使气流动能的损失减小。
涡轮喷气发动机进气口处在一定气象条件下容易结冰。这会使进气道中气流动能损失增大，推力减小，还可能使发动机受到损坏。为了防止结冰，可在进气口和进口导流片处安装防冰装置；其热源可利用发动机的燃气、压气机后面的热空气或电能。
现代作战飞机为了增强隐身性能，使雷达波不能直接照射到旋转的风扇叶片上，将进气口装在机翼上方，并采用“S”形进气道，使雷达波在进气道内经过多次反射而衰减，F－117飞机为了增强效果，甚至在进气口装上了格栅，这些措施实际上对发动机的工作有影响，因此目前的隐身飞机的飞行性能都很一般。
