图-16“獾”（Badger）

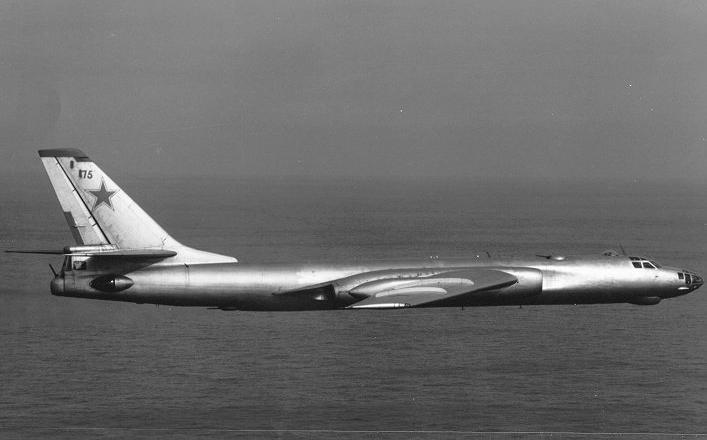

图-16是前苏联图波列夫设计局设计的高亚音速双发中程轰炸机，北约集团给予的绰号是“獾”（Badger）。该机于1950年开始研制，1952年第一架原型机首次试飞，1955年正式交付使用。图-16除装备前苏联空军外，还外售埃及、伊拉克、印尼等国空军。
图-16采用细长流线型机身，后掠机翼，平尾和垂尾都有较大后掠角。早期型的动力装置为两台AM-3型涡轮喷气发动机，单台静推力为8750千克力，后改装两台PД-3M型涡轮喷气发动机，单台静推力为9500千克力。图-16各型生产总数达2000架以上，1966年开始退役，目前仍有相当数量的图-16仍在服役，另有一些改作加油机、电子干扰机和侦察机用。
图-16有许多改型，但各型外形基本相同，仅仅设备不同或局部外形有些修改。其主要型别有：图-16A，战略轰炸基本型，带核弹和常规炸弹，乘员7名，机头下有小型雷达罩。在机头、机身上下炮塔及尾部炮塔内装7门23毫米机炮；图-16B，海军型，翼下可挂两枚AS-1“狗窝”（Kennel）空对面导弹；图-16C，海军型，机头装有大型制导雷达，机身下可挂一枚AS-2“鳟鱼”（Kipper）空对舰导弹；图-16D，海上电子侦察型，机头同C型，机身中部下面有3个泡形整流罩；图-16E，为A型改进型，弹舱中增装照相机；图-16F，基本上同E型；图-16G，为A型的改进型，翼下可挂两枚AS-5“鲑鱼”（Ke1t）空对面导弹，主要装备海军航空兵反潜部队；图-16H，护航电子干扰型，弹舱内放电子干扰物，施放口在弹舱后；图-16J，专用电子干扰型；图-16K，电子侦察型。
武器装备： 机上共装7门23毫米机炮，机身中段有6．5米长的弹舱，载弹量3000～9000千克，可装核弹和各种炸弹，海上作战可装鱼雷或水雷。一些改型可装每枚重2000千克的�？卣ǖ�，翼下可挂AS-1至AS-5等各种空对面导弹。
尺寸数据： 翼展33．00米，机长34．80米，机高10．80米，机翼而积165．65平方米，后掠角35度，展弦比6．6，主轮距9．78米，前后轮距10．90米。
重量数据： 空重37040千克，正常起飞重量72000千克，最大起飞重量75800千克，允许着陆重量48000千克，最大载油量34360千克。
性能数据： 最大平飞速度992千米／小时，实用升限12800米，续航时间7小时20分，作战半径2300千米，最大航程6000千米。
